箱式變電站

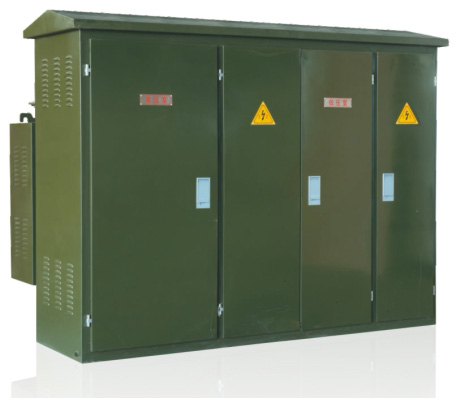

ZGS□-12/0.4-□預裝式變電站

產品型號及含義：

Z:組合式變壓器    G:共箱式   S:三相    □：性能水平代號

12：高壓側額定電壓（KV）   /0.4：低壓側額定電壓（KV）   -□：變壓器容量（KVA）

產品概述：

ZGSO-12/0.4-□系列預裝式變電站（簡稱美式箱變）系用于12kV環網供電、雙電源 供電或終端供電系統中，作為變電、配電、計量、補償、控制和保護裝置。預裝式變 電站內除裝有變壓器外，高壓側還裝有四工位負荷開關、二工位負荷開關、后備保護 熔斷器及插入式熔斷器；低壓側按用戶要求可裝配控制電器、配電電器、補償裝置及 電能計量表等，以變壓器油作為絕緣和滅弧介質。

本產品是引進國外最先進技術，結合國內實際情況研制開發的，整臺產品具有體積 小、安裝維護簡便、低□音、低損耗、防盜、過負荷能力強、安全保護等特點，適用 于新建小區、綠化帶、公園、車站、碼頭、賓館、工地、機場等場所。

本產品性能除滿足各自元件的有關標準外，還符合GB/T17467-2010《高壓/低壓預裝 式變電站》及本產品〇ZT.536.009《技術條件》的有關規定，并參照IEC61130《預裝 式變電站》有關標準。

結構特點：

1.變壓器器身與高壓開關設備分油箱裝配，兩者僅電氣連接而油相互隔離。帶電操作負荷開關產生的電弧只能使負荷開關油箱中的 油變黑甚至碳化而不影響變壓器中油的質量；

2.損耗小、過載能力強；

3.可用于環網供電、雙電源供電或終端供電系統中，供電方式轉換方便、運行可靠；

4.本產品具有缺相保護裝置，當缺相時，可自動同時斷開變壓器的進線負荷開關和低壓側斷路器（總開關），也可只斷開高壓側負 荷開關或低壓側斷路器。

使用條件：
