箱式變電站

YB□-12高壓/低壓預裝式變電站

產品型號及含義：

YB：預裝式變電站   □：結構特征    M:目字型     P:品字型

12：高壓側額定電壓（KV）   /0.4：低壓側額定電壓（KV）   -□：變壓器容量（KVA）

產品概述：

YBD-12/0.4-□高壓/低壓預裝式變電站（簡稱歐式箱變），是將高壓電器設備、變壓器、低壓電器設備等 組合成緊湊型成套配電裝置，用于城市高層建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以 及臨時施工用電等場所，作配電系統中接受和分配電能之用。

YB1U-12/0.4-□高壓/低壓預裝式變電站，具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、 以及可移動等特點，常規土建式變電站與同容量的箱式變電站相比，同容量的箱式變電站占地面積通常僅 為常規變電站的1/10--1/5，大大減少設計工作量及施工量，減少了建設費用。在配電系統中，可用于環網 配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。 YBO-12/0.4-□高壓/低壓預裝式變電站符合SD320-1992《箱式變電站技術條件》和GB/T17467-201 0 《高壓/低壓預裝式變電站》的標準。

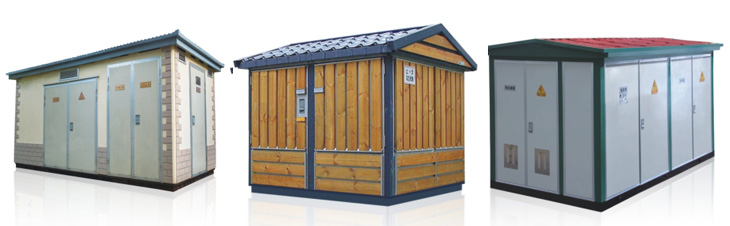

金屬型箱變是由復合板和鋁合金或鍍鋅鋼板等材質鉚裝而成，其內部采用角鋼及鍍鋅鋼板制作的隔板將其 分成各個功能隔室；頂部采用優質鋼板雙層焊接經表面處理噴塑而成，加裝專用琉璃瓦頂，設有專門的排 水通道，防止積水。

預制景觀型箱變是一種將墻體及頂采用特種水泥加玻璃纖維等材料制作的水泥砂漿澆制在設有鋼筋架子的 模具內制作而成。其內部采用角鋼及鋼板制作的隔板將其分成各個功能隔室，墻體表面貼有裝飾的瓷磚， 頂部采用琉璃瓦頂。

裝飾景觀型箱變是由優質鋼板或不銹鋼板、敷鋁鋅板經過防銹等表面前處理噴塑處理而成，并在箱體表面 鑲有經過沒油泡的木條或木塑，整體美觀大氣，其內部采用角鋼及鍍鋅鋼板制作的隔板將其分成各個功能 隔室；頂部采用優質鋼板雙層焊接經表面處理噴塑而成，加裝專用琉璃瓦頂，設有專門的排水通道，防止積水。

結構特點：

本產品由高壓配電裝罝、變壓器及低壓配電裝罝聯接而成，分成三個功能隔室，即高壓室、變壓器室和低壓室，高、低壓室功能齊全。 高壓側一次供電系統，可布罝成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。

使用條件：
