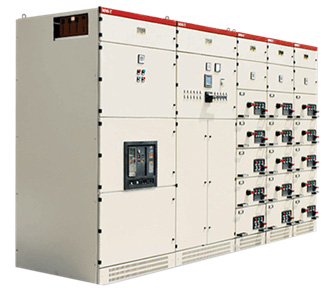

MNS型低壓抽出式配電柜

型號說明：

產品優點：

MNS型低壓抽出式開關柜是由模塊化組件組裝而成的組合型抽出式低壓開關柜。本裝置適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織等廠礦企業和住宅小區，高層建筑等場所，作為交流50Hz、額定工作電壓660V及以下的低壓配電系統的動力、配電和電動機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制之用。

MNS柜架用進口優質敷鋁鋅鋼板或優質冷軋鋼板彎制成零部件，通過自攻鎖緊螺釘或六角螺釘緊固互相連接而成，再按方案變化需要，加上相應的門，封板，隔板，安裝支架，以及母線，功能單元等零部件，組裝成一臺完整的裝置，裝置內零部件尺寸，隔室尺寸實行模數化（模數單位E＝25mm）。作為新一代低壓抽出式開關柜，具有如下特點：

1. 結構：框架結構采用鋼板沖壓彎制成形，通過特殊的連接方式使結構具有較高的強度和較好的接地連續性。

2. 通用性：實行模數化設計，以E=25nlm為模數的C型型材能滿足各種形式的組合，可分別組成保護、操作、控制、配電、測量等標準單元。

3. 技術性能：主要參數達到當代國際技術水平。

4. 互換性：功能單元可以整體裝卸，并且相同規格的功能單元具有互換性。

5. 安全性：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能。

6. 靈活性： PC柜與MCC柜混合裝在同一柜內，MCC柜可組合成單面操作柜和雙面操作柜。

7. 可靠性：具有理想的熱循環散熱效果，使供配電質量得到保證。

正常使用條件：

1.周圍空氣溫度不高于+40℃，不低于-5℃。24小時內平均溫度不得高于+35℃；

2. 戶內使用，使用地點的海拔不得超過2000米；

3. 周圍空氣相對濕度，在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相對濕度,如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響；

4. 開關柜安裝時與垂直面的傾斜度不超過5%，且整組柜列相對平整；

5. 開關柜應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所；

6. 用戶有特殊要求時，可以與制造廠協商解決。

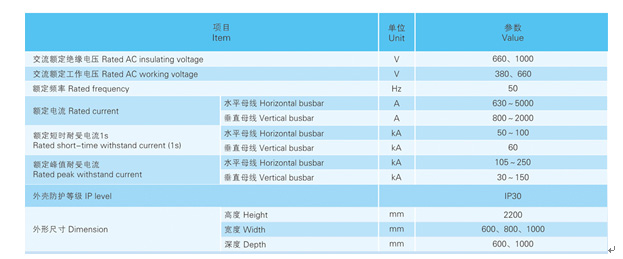

開關柜技術參數：

注：以上數據因技術改進原因而有變動請恕未能通知。
